Vue3使用Signature Pad实现电子签名功能

Signature Pad 基础用法

安装与引入

首先需要安装 signature_pad 库：

然后在Vue组件中引入：

基本实现

解决签名位置偏差问题

问题根源分析

签名位置偏差通常由以下原因导致：

• Canvas尺寸与显示尺寸不匹配：Canvas 有 width / height 属性和CSS的 width / height 样式，两者需要一致。
• 设备像素比(DPR)问题：在高分辨率屏幕上，CSS 像素与设备像素不一致。
• 坐标系未校正：未考虑设备像素比导致的事件坐标转换错误。

解决方案

1. 获取设备像素比(DPR)： 设备像素比(Device Pixel Ratio)表示一个CSS像素对应多少个设备物理像素。

2. 正确设置Canvas尺寸： 确保了 Canvas 内部绘制缓冲区的大小与屏幕显示大小成正确比例。

3. 初始化签名板并调整笔迹粗细： 根据 DPI 调整笔迹粗细，确保在高分辨率设备上线条不会显得过细。

4. 坐标系校正：（关键） 使事件坐标与实际绘制位置匹配。

5. 触摸设备支持： 禁用触摸设备的默认滚动行为，确保签名体验流畅。

6. 响应式处理： 监听窗口大小变化并重新初始化签名板，确保在响应式布局中正常工作。

代码

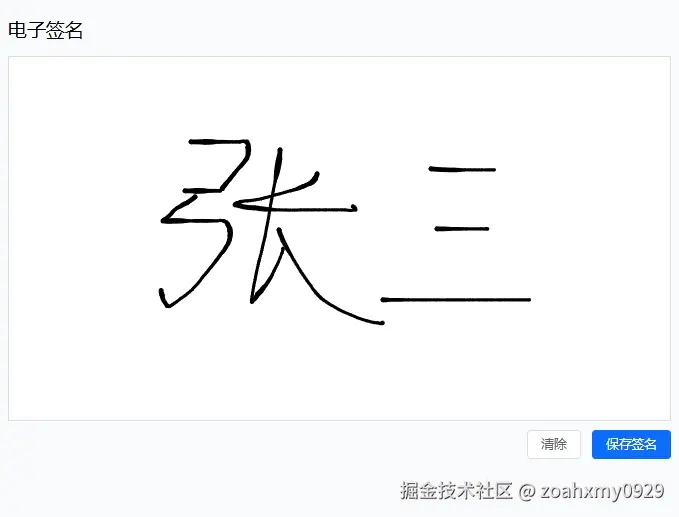

效果

完整代码

<template>
  <div class="signature-container">
    <h2>电子签名</h2>
    <div class="signature-pad-container">
      <canvas ref="signaturePad" class="signature-pad"></canvas>
    </div>
    <div class="signature-actions">
      <el-button @click="clearSignature">清除</el-button>
      <el-button type="primary" @click="saveSignature">保存签名</el-button>
    </div>
    <div v-if="signatureUrl" class="signature-preview">
      <el-image v-if="signatureUrl" :src="signatureUrl"></el-image>
    </div>
  </div>
</template>

<script setup>
import { ref, onMounted, onUnmounted, nextTick } from "vue";
import SignaturePad from "signature_pad";

const signaturePad = ref(null);
let signaturePadInstance = null;
const signatureUrl = ref("");

const initSignaturePad = () => {
  nextTick(() => {
    const canvas = signaturePad.value;
    if (!canvas) return;

    const dpr = window.devicePixelRatio || 1;
    const rect = canvas.getBoundingClientRect();

    canvas.width = rect.width * dpr;
    canvas.height = rect.height * dpr;
    canvas.style.width = `${rect.width}px`;
    canvas.style.height = `${rect.height}px`;

    const baseWidth = 2;

    signaturePadInstance = new SignaturePad(canvas, {
      backgroundColor: "rgb(255, 255, 255)",
      penColor: "rgb(0, 0, 0)",
      minWidth: baseWidth * dpr,
      maxWidth: baseWidth * dpr * 2,
      throttle: 16,
      velocityFilterWeight: 0.7,
      minDistance: 5
    });

    const ctx = canvas.getContext("2d");
    ctx.scale(dpr, dpr);

    // 触摸支持
    canvas.addEventListener("touchstart", preventScroll, { passive: false });
    canvas.addEventListener("touchmove", preventScroll, { passive: false });
  });
};

const preventScroll = (e) => {
  e.preventDefault();
};

const clearSignature = () => {
  if (signaturePadInstance) {
    signaturePadInstance.clear();
    signatureUrl.value = "";
  }
};

const saveSignature = () => {
  if (!signaturePadInstance || signaturePadInstance.isEmpty()) {
    ElMessage.warning("请先签名");
    return;
  }

  // 保存高质量PNG
  signatureUrl.value = signaturePadInstance.toDataURL('image/png', 1.0);
  ElMessage.success("签名保存成功");
};

const handleResize = () => {
  if (signaturePadInstance) {
    initSignaturePad();
  }
};

onMounted(() => {
  initSignaturePad();
  window.addEventListener("resize", handleResize);
});

onUnmounted(() => {
  window.removeEventListener("resize", handleResize);
});
</script>

<style scoped>
.signature-container {
  max-width: 800px;
  margin: 0 auto;
  padding: 20px;
}

.signature-pad-container {
  position: relative;
  width: 100%;
  height: 400px;
  border: 1px solid #dcdfe6;
  border-radius: 4px;
  margin: 20px 0;
}

.signature-pad {
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 100%;
  touch-action: none;
}

.signature-actions {
  display: flex;
  justify-content: flex-end;
  gap: 10px;
  margin-bottom: 20px;
}

.signature-preview {
  margin-top: 20px;
  text-align: center;
}
</style>
