华硕全球首发锐龙AI 300轻薄本! 华硕灵耀16 AirAI 超轻薄本全面测评

这十年来AMD的CPU给我们带来了一次又一次的惊喜！今天上市AI PC所搭载的锐龙AI 300系列处理器，与上代的锐龙8000系列移动处理器一样，都是采用了台积电4nm先进工艺。但如标题所言，基于Zen 5架构的锐龙AI 9 HX 370是当今最优秀的移动处理器，甚至没有之一！那么AMD是怎么做到的呢，Zen 5架构和锐龙AI 300系列处理器到底做了哪些技术上的革新呢？

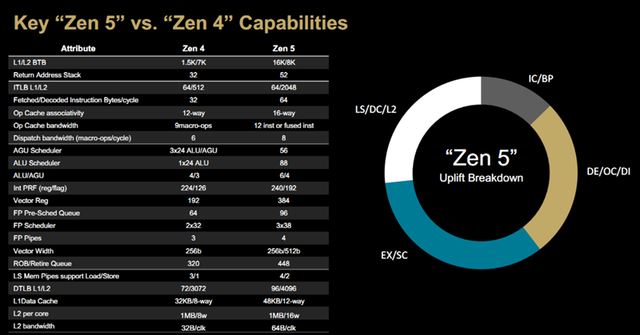

制程工艺不变 IPC性能暴涨20%的Zen 5架构

1、更多的算术逻辑单元（ALU）

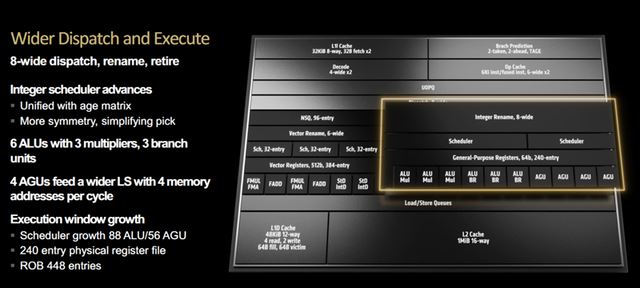

在拥有了足够成熟且强大的设计能力之后，AMD的工程师大幅度提升了Zen 5核心流水线宽度，ROB重排序缓冲区（Reorder Buffer）从原来的320个条目指令提高到了448个条目指令，增加了40%。

更宽的流水线，让Zen 5核心可以容纳更多的算术逻辑单元（ALU）和地址生成单元（AGU）。

Zen 4架构每个整数寄存器中包含了4个ALU和3个AGU，而Zen 5则分别提升到了6个和4个。特别是至关重要的ALU单元数量相比上代增加了50%，这也意味着Zen 5核心在相同周期内能处理更多的指令集。

配套的调度器数量也大幅度增长！

Zen 4拥有3x24一体化ALU/AGU Scheduler和单独的1x24 ALU Scheduler，总计是96个。Zen 5则设计了88 ALU Scheduler和56 AGU Scheduler，理论上可提升50%的运算吞吐量。

2、更快的L1/L2缓存

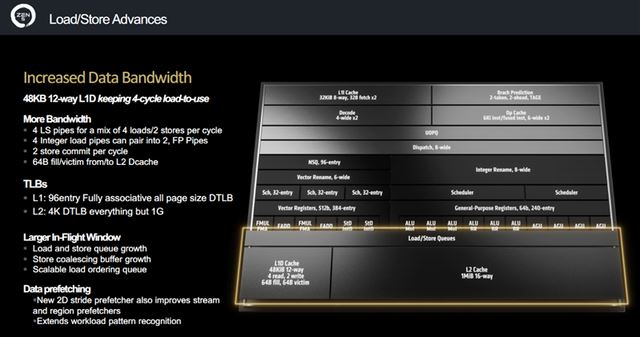

Zen 5主要改进了一级数据缓存（L1 Date Cache），从Zen 4的8路32KB提升到了12路48KB。

同时，通往一级缓存、浮点单元的最大带宽，也比上代翻了一番，并改进了相应的数据预取。

二级缓存的容量没有变化，依旧是每核心1MB，但是链路通道从8路倍增到了16路。简单的说，就是L2带宽翻倍。

更快的L1/L2缓存能让Zen 5核心拥有更稳定的峰值性能。

3、更高效的同构大小核设计

酷睿第12代处理器开始采用大小核策略让Intel一时风头无两，大核玩游戏，小核提升多线程性能。

核心数量和多线程性能上的劣势让AMD略显被动，而代号为“Strix Point”的Ryzen AI 300系列处理器就是AMD首次采用混合核心设计的产品。

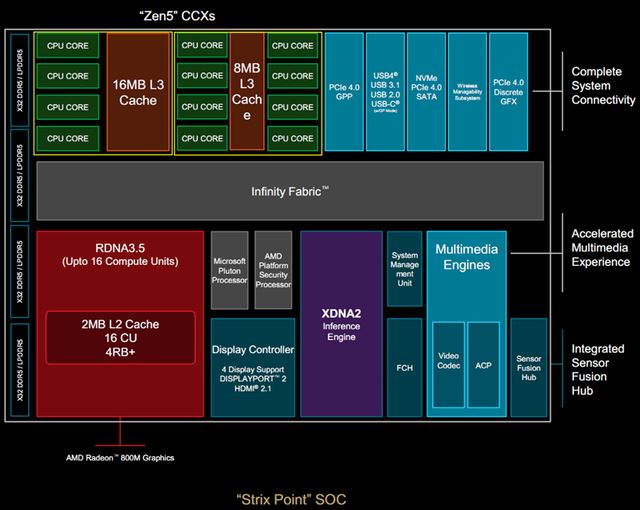

Strix Point SOC包含2个CCX，大核拥有4个高性能Zen 5内核，16MB三级缓存；小核则有8个紧凑型Zen 5c内核，8MB三级缓存。

不同于Intel P-Core + E-Core的大小核异构架设计，Zen 5和Zen 5c拥有完全相同的架构设计、IPC性能和ISA指令集，不同之处只是后者缓存更小、频率更低(但能效更高)。

另外需要注意的是，由于Zen 5和Zen 5c分别位于2个CCX之中，它们的三级缓存虽然理论上可以互相访问，但延迟会有所增加，同时传输速率也会受到IF带宽的限制。所以AMD采取了特殊的控制策略，通过Windows调度管理，尽可能地让Zen 5、Zen 5c分别访问自己的三级缓存。

4、1024个流处理器的RDNA 3.5 GPU

在内置集显领域，AMD一直没有对手！

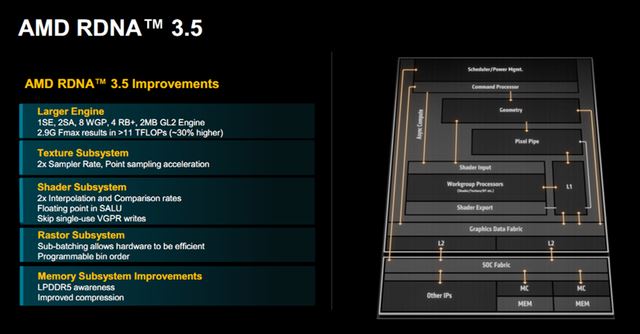

锐龙AI 300系列处理器集成了升级版的RDNA 3.5架构的AMD Radeon 800M系列GPU，最多拥有1024个流处理器，足足提升了1/3。

除了增加流处理器数量之外，RDNA 3.5还增强了向量指令集架构（ISA），提高了插值和比较的速率，从而提升了图形渲染的效率。

内存管理方面，AMD对图形数据结构进行了优化，包括L2缓存和SoC（System on Chip）总线，以减少内存访问次数，提高数据压缩技术和工作负载的优化。

按照官方说法，在同样的15W功耗释放下，Radeon 800M系列对比前代的3DMark理论性能，在Night Raid和Time Spy项目中分别提升了多达19%、32％。

当然，理论性能并非与实际等同，新一代的GPU架构肯定需要驱动的持续优化才能发挥出效能。

除了以上几点之外，Zen 5处理器的浮点性能也得到了增强，拥有了完整位宽的A VX 512指令集。

其实Zen 4架构也能支持A VX 512 浮点运算，但它是通过2个256-bit FPU合并运算来实现，而Zen 5则是拥有完整的512-bit FPU以及与其位宽匹配的流水线管道。

对于支持A VX 512指令集的程序，例如AIDA64 GPGPU、Geekbench 6、PS3模拟器等应用，Zen 5架构最多可以带来50%的性能提升！
